Trudny rozruch diesla nie musi oznaczać spalonych świec żarowych. Uszkodzony przekaźnik może nie przekazywać do nich prądu, mimo że same świece są sprawne. Najpewniejsza diagnoza polega na sprawdzeniu napięcia na świecach podczas rzeczywistego załączenia układu, czyli pod obciążeniem.
Jakie objawy wskazują na problem z przekaźnikiem?

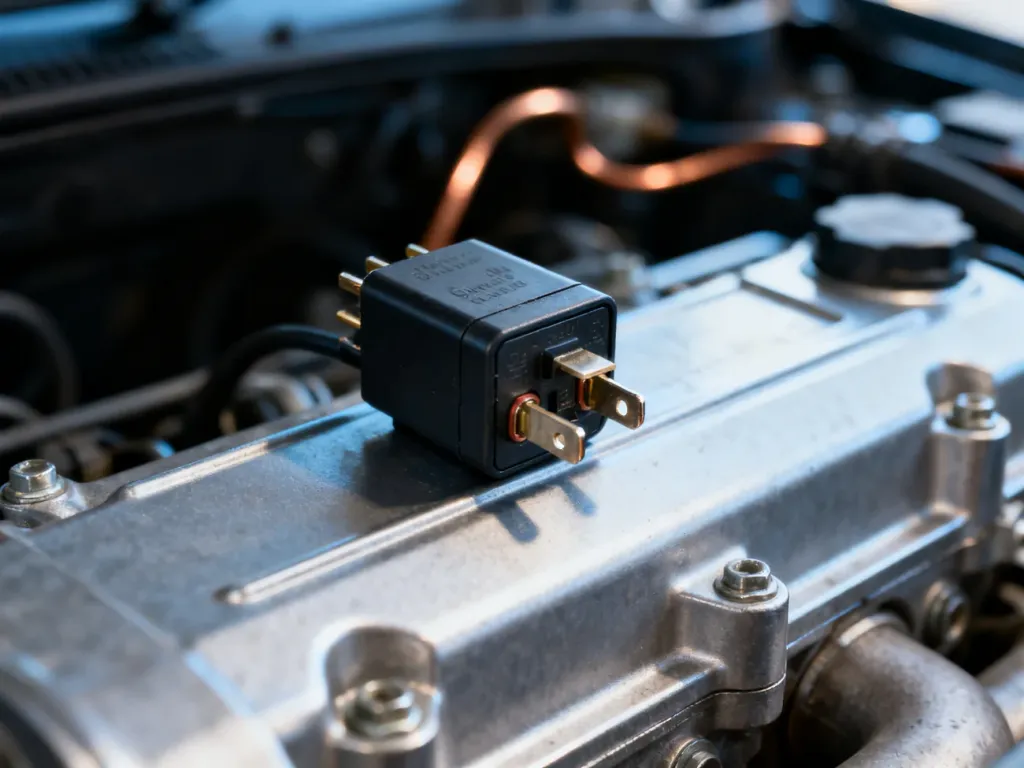

Przekaźnik świec żarowych steruje zasilaniem odbiorników pobierających duży prąd. Jego awaria może dawać objawy podobne do zużycia świec, dlatego sama obserwacja kontrolki nie wystarcza. Znaczenie ma także temperatura silnika, stan akumulatora, bezpieczniki i sygnał z czujnika temperatury płynu chłodzącego.
| Objaw | Możliwa przyczyna | Co sprawdzić? |
|---|---|---|
| Brak kontrolki świec albo nietypowy czas jej świecenia | Przekaźnik, sterowanie, czujnik temperatury lub usterka instalacji | Odczyt błędów, zasilanie przekaźnika i napięcie na świecach |
| Długie kręcenie silnika na zimno | Przekaźnik, jedna lub więcej świec, słaby akumulator | Napięcie pod obciążeniem oraz stan każdej świecy |
| Dymienie i nierówna praca po uruchomieniu | Brak podgrzewania, uszkodzone świece albo problem z dawką paliwa | Układ podgrzewania i kody usterek |
| Kod P0380 lub podobny | Usterka obwodu świec, przewodów, przekaźnika albo sterowania | Nie wymieniać części bez sprawdzenia całego obwodu |
Jak sprawdzić przekaźnik świec żarowych?
Do podstawowej diagnostyki potrzebujesz multimetru, cienkiego przewodu pomiarowego z izolacją oraz dokumentacji samochodu albo schematu znajdującego się na obudowie przekaźnika. Lokalizacja i oznaczenia styków różnią się między modelami.
Przed rozpoczęciem pracy wyłącz zapłon. Nie zwieraj przypadkowo zacisków, ponieważ świece żarowe pobierają duży prąd, często przekraczający 20 A na sztukę. Jeśli nie masz doświadczenia z instalacją wysokoprądową, lepiej zlecić pomiar elektromechanikowi.
- Posłuchaj załączenia przekaźnika – na zimnym silniku po włączeniu zapłonu powinno być słyszalne charakterystyczne „cyknięcie”, o ile dany samochód steruje układem w ten sposób. Brak dźwięku może oznaczać problem z zasilaniem cewki, sterowaniem albo samym przekaźnikiem. Cyknięcie nie potwierdza jednak sprawności styków roboczych.
- Sprawdź zasilanie wejściowe – zgodnie ze schematem zmierz napięcie na zacisku zasilającym przekaźnika. Jeśli nie ma zasilania, przyczyną może być bezpiecznik, przewód, połączenie masowe lub zacisk akumulatora, a nie sam przekaźnik.
- Zmierz napięcie na wyjściu – przy zimnym silniku i aktywnym podgrzewaniu sprawdź, czy napięcie pojawia się na przewodzie prowadzącym do świec. Zakres napięcia zależy od konstrukcji pojazdu, dlatego nie należy przyjmować jednej wartości dla wszystkich modeli.

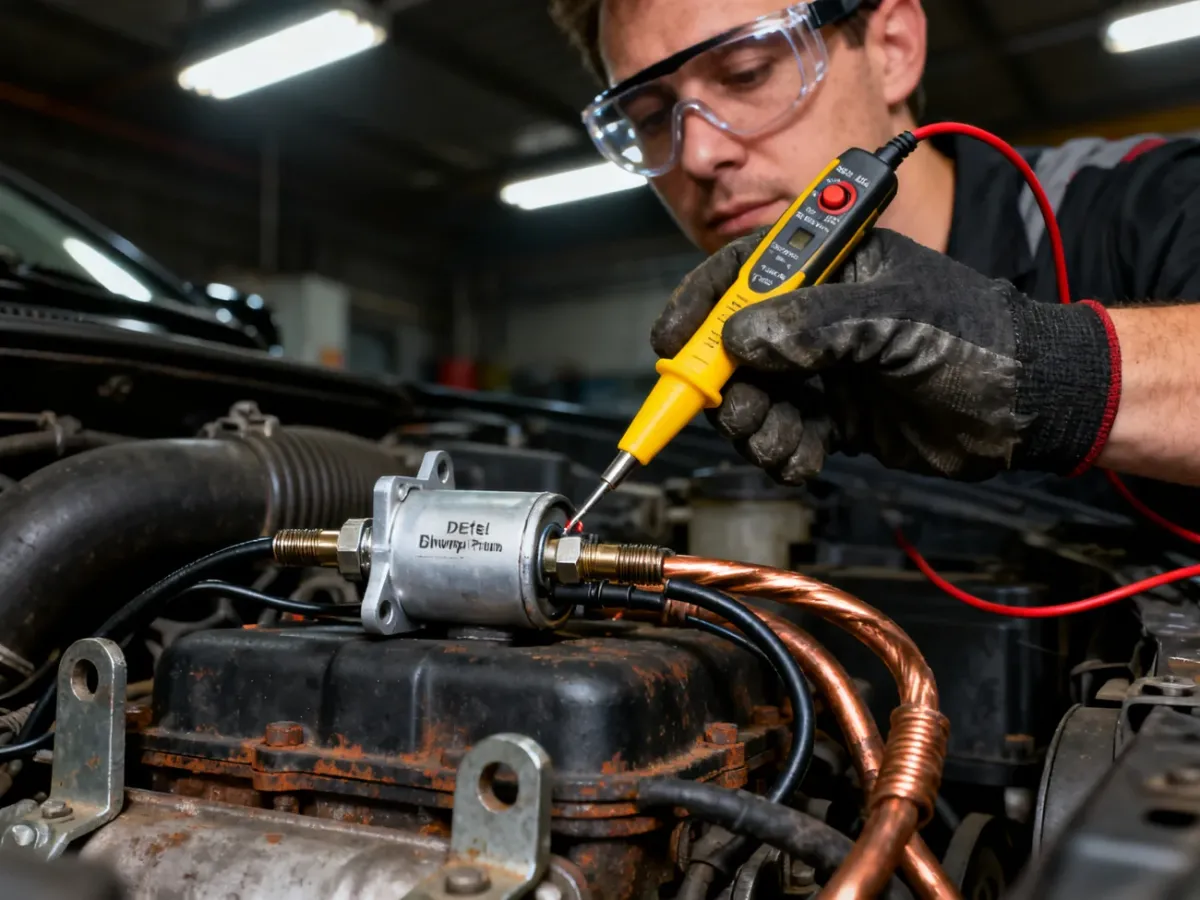

- Wykonaj pomiar pod obciążeniem – najlepiej mierzyć napięcie na końcówce świecy żarowej, gdy świece pozostają podłączone. Pomiar na odłączonym przewodzie może pokazać tak zwane napięcie urojone. Zużyte styki przekaźnika mogą przepuszczać napięcie bez obciążenia, ale po podłączeniu świec powodować duży spadek napięcia.
- Porównaj wynik z napięciem zasilania – wyraźnie niższe napięcie na świecach niż na wejściu przekaźnika wskazuje na spadek w stykach, przewodzie lub połączeniu. Brak napięcia przy prawidłowym sterowaniu kieruje uwagę na przekaźnik, bezpiecznik albo przewód wyjściowy.
Jeśli potrzebujesz dostać się do punktu pomiarowego przy podstawce przekaźnika, zachowaj szczególną ostrożność. Nie wciskaj na siłę grubego przewodu ani sztywnej sondy w gniazdo. Możesz rozepchnąć żeński konektor, przez co po ponownym zamontowaniu przekaźnik będzie luźno trzymany i zacznie się przegrzewać pod dużym obciążeniem.

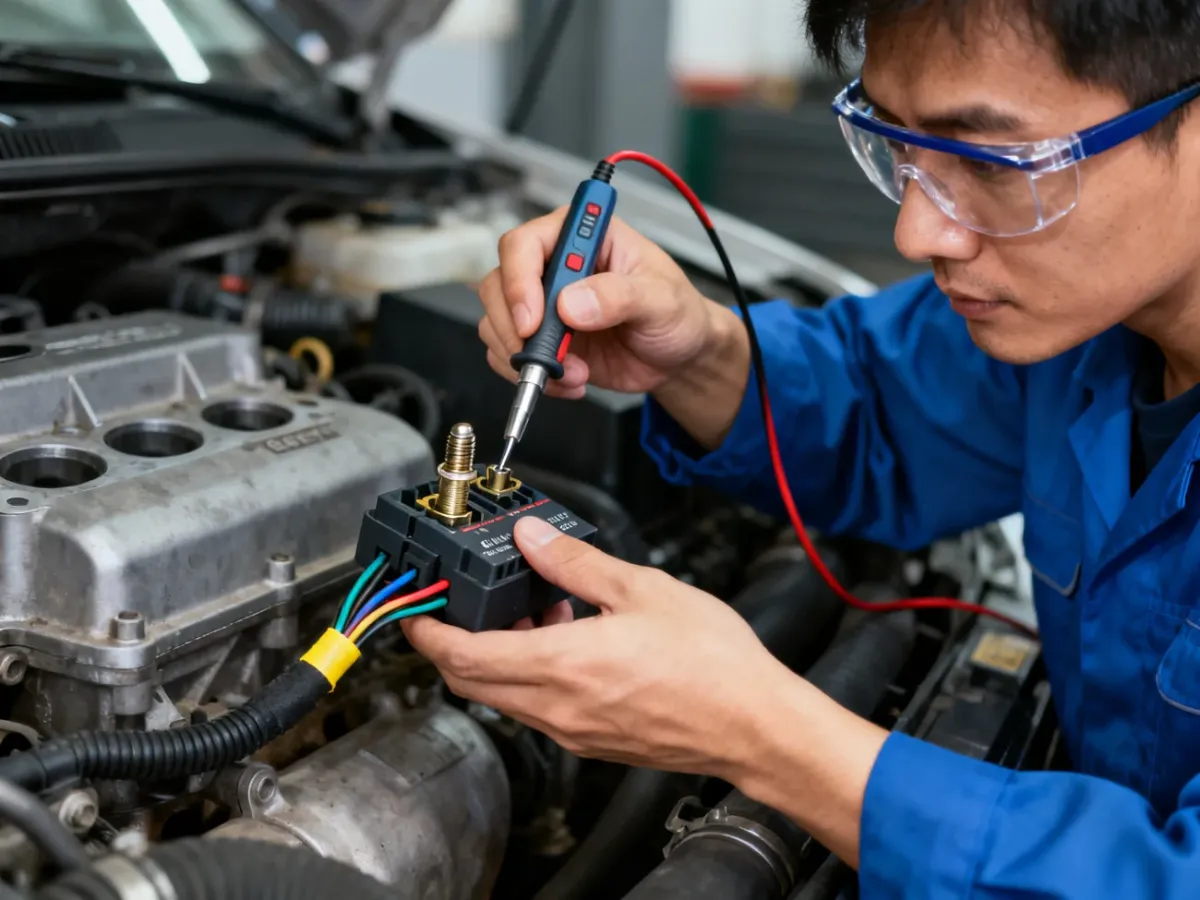

Bezpieczniejszy jest dostęp od strony przewodów, jeśli konstrukcja podstawki na to pozwala. W niektórych samochodach można też wykonać pomiar bezpośrednio na świecy żarowej. Nie przebijaj izolacji przewodu, ponieważ uszkodzone miejsce może później korodować i powodować kolejną usterkę.
Dlaczego przekaźnik może nie załączać świec?
Przekaźnik nie zawsze decyduje o grzaniu samodzielnie. Sterownik wykorzystuje między innymi sygnał z czujnika temperatury płynu chłodzącego. Jeżeli czujnik błędnie wskazuje, że silnik jest ciepły, sterownik może nie uruchomić podgrzewania, mimo że przekaźnik jest sprawny.
Dlatego test wykonany na ciepłym silniku może prowadzić do błędnych wniosków. W niektórych silnikach z wtryskiem bezpośrednim świece są załączane tylko przy niskiej temperaturze. Kontrolka może się zapalić, a napięcie na świecach nie pojawić się przy temperaturze, przy której sterownik nie uznaje podgrzewania za potrzebne.
Czujnik znajduje się zwykle w okolicy obudowy termostatu lub bloku silnika, ale dokładne położenie zależy od modelu. Odłączenie czujnika bywa stosowane jako test, ponieważ sterownik może wtedy przyjąć bardzo niską temperaturę i wymusić grzanie. To jednak test diagnostyczny, nie sposób naprawy. Po jego wykonaniu mogą pojawić się błędy zapisane w sterowniku, a w niektórych autach uruchomić się także inne elementy, na przykład wentylator.
Co sprawdzić przed wymianą przekaźnika?
Nie kupuj nowego elementu wyłącznie na podstawie trudnego rozruchu albo pojedynczego kodu błędu. Przed wymianą przejdź przez poniższą listę kontrolną:
- Sprawdź bezpieczniki zasilające układ świec żarowych.
- Zmierz napięcie akumulatora i skontroluj jego zaciski.
- Zweryfikuj połączenia masowe oraz przewody między przekaźnikiem i świecami.
- Wykonaj pomiar napięcia na podłączonych świecach, a nie tylko na odłączonym wyjściu.
- Sprawdź sygnał z czujnika temperatury i odczytaj zapisane kody usterek.
- Przed demontażem odłącz akumulator, chyba że instrukcja konkretnego pojazdu przewiduje inną procedurę.
Wartości oporu mierzone na samym przekaźniku nie są uniwersalne. Podawany czasem zakres 4–5 Ω może dotyczyć określonego typu elementu, ale nie powinien być bez sprawdzenia stosowany do każdego auta. Przy obwodzie świec ważniejsza jest ocena zasilania, spadku napięcia i działania pod obciążeniem. Jeśli pomiar potwierdzi uszkodzenie, nowy przekaźnik o właściwym numerze jest zwykle pewniejszym wyborem niż część używana o nieznanej historii.
