Regulator ciśnienia paliwa nie ma jednej stałej lokalizacji. W starszych układach benzynowych najczęściej znajduje się na listwie wtryskowej albo przy filtrze paliwa, natomiast w systemach Common Rail jest zwykle zamontowany na pompie wysokiego ciśnienia lub na listwie paliwowej. Dokładne miejsce zależy od modelu auta, kodu silnika i konstrukcji układu wtryskowego.
Gdzie szukać regulatora ciśnienia paliwa?
Regulator odpowiada za utrzymanie właściwego ciśnienia paliwa doprowadzanego do wtryskiwaczy. W starszych konstrukcjach działa często mechanicznie, z wykorzystaniem sprężyny i podciśnienia. Nowsze zawory regulacji ciśnienia są sterowane elektrycznie przez sterownik silnika.
Dlatego samo otwarcie maski nie zawsze wystarczy, aby od razu znaleźć ten element. Najpewniejszym źródłem informacji pozostaje schemat serwisowy konkretnego silnika albo katalog części wyszukiwany po numerze VIN.
Lokalizacja według typu układu paliwowego
Typ układu wtryskowego wskazuje, w którym obszarze komory silnika należy rozpocząć poszukiwania:
| Typ układu | Typowa lokalizacja | Cechy wizualne |
|---|---|---|
| Wtrysk pośredni, starsze silniki benzynowe | Listwa wtryskowa albo okolice filtra paliwa | Metalowa puszka, króciec paliwowy i często przewód podciśnieniowy |
| Common Rail | Pompa wysokiego ciśnienia albo listwa paliwowa | Zawór z wtyczką elektryczną, bez typowego przewodu podciśnieniowego |
| Nowszy układ benzynowy z bezpośrednim wtryskiem | Pompa wysokiego ciśnienia lub listwa wtryskowa | Kompaktowy zawór sterowany elektrycznie, połączony z przewodami wysokiego ciśnienia |

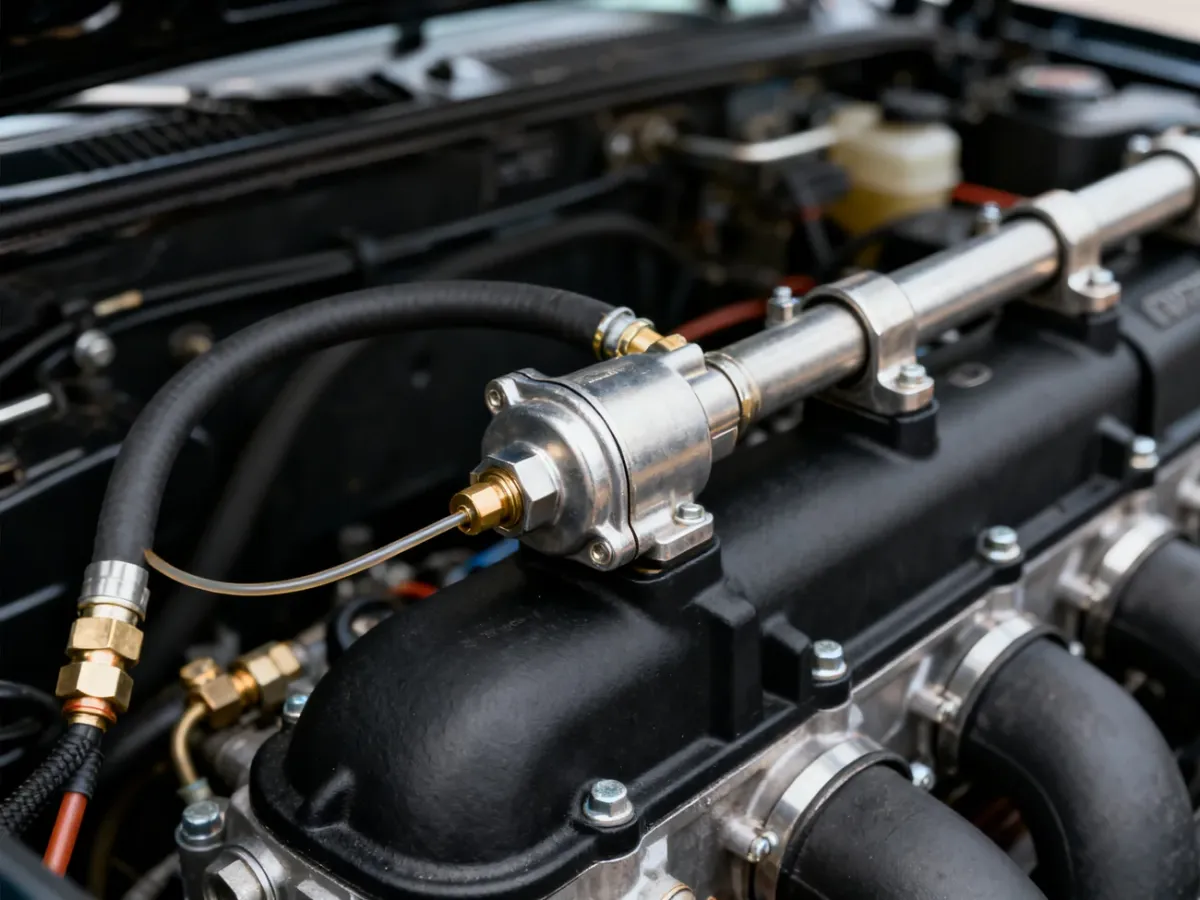

W klasycznym układzie benzynowym regulator może być przykręcony bezpośrednio do końca listwy wtryskowej. Zwykle ma metalową obudowę i cienki przewód podciśnieniowy. W niektórych samochodach producent przeniósł go jednak do modułu pompy paliwa w zbiorniku albo zintegrował z filtrem paliwa.

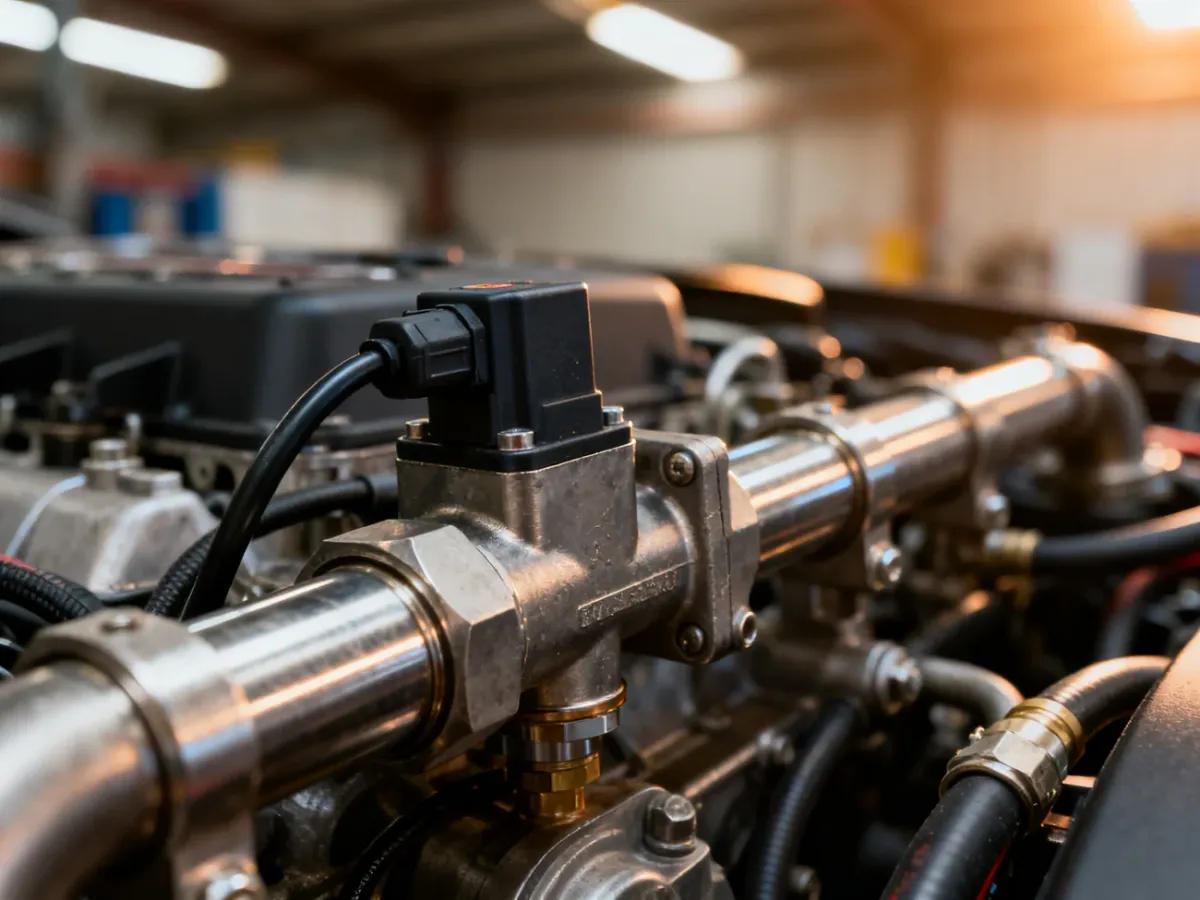

W układzie Common Rail nazwa „regulator” może oznaczać zawór regulacji ciśnienia na listwie albo zawór dawkujący paliwo na pompie wysokiego ciśnienia. Oba elementy mają zazwyczaj wtyczkę elektryczną, lecz ich położenie i sposób działania są różne. Nie należy mylić ich z czujnikiem ciśnienia paliwa, który również znajduje się na listwie, ale mierzy ciśnienie i przekazuje dane do sterownika.
Jak rozpoznać element pod maską?
Przed rozpoczęciem poszukiwań ustal, czy samochód ma starszy wtrysk pośredni, czy układ Common Rail. Następnie zwróć uwagę na kilka cech widocznych bez demontażu:
- Wtyczka elektryczna – wskazuje na elektronicznie sterowany zawór, typowy dla układów Common Rail i nowszych układów benzynowych.
- Przewód podciśnieniowy – cienki gumowy przewód podłączony do metalowej puszki jest charakterystyczny dla wielu starszych regulatorów benzynowych.
- Połączenie z listwą wtryskową – regulator może znajdować się na jej końcu lub w jej bocznej części, obok przewodów prowadzących do wtryskiwaczy.
- Pompa wysokiego ciśnienia – w Common Rail szukaj zaworu zamontowanego na korpusie pompy, zwykle od strony przewodów paliwowych i instalacji elektrycznej.
Nie każdy element z wtyczką jest regulatorem. Czujnik ciśnienia paliwa również może być zamontowany na listwie, dlatego identyfikację trzeba potwierdzić numerem części lub schematem. W katalogu części online wybierz markę, model, rok produkcji i kod silnika, a najlepiej wpisz także numer VIN. Przy trudniej dostępnych podzespołach sprawdź instrukcję serwisową lub schemat układu paliwowego.
Jak działa regulator ciśnienia paliwa?
Regulator zmienia przepływ paliwa tak, aby ciśnienie pozostawało w zakresie wymaganym przez układ wtryskowy. W starszym rozwiązaniu mechanicznym sprężyna i membrana reagują na ciśnienie paliwa oraz podciśnienie w kolektorze. W układzie Common Rail sterownik silnika wysyła impulsy elektryczne do zaworu i na bieżąco koryguje ilość paliwa kierowanego do pompy lub odprowadzanej z listwy.
Podczas diagnostyki porównuje się ciśnienie rzeczywiste z wartością zadaną. Do tego służy manometr, tester diagnostyczny albo oba narzędzia, zależnie od konstrukcji pojazdu. Sam wygląd regulatora nie potwierdza jego sprawności.
Bezpieczeństwo przy pracy z układem paliwowym
Nie odłączaj przewodów ani nie wykręcaj zaworu w pracującym silniku. W układzie Common Rail paliwo osiąga bardzo wysokie ciśnienie. Strumień może przebić skórę i spowodować poważne obrażenia, a rozlane paliwo tworzy także zagrożenie pożarowe.
Przed demontażem trzeba wyłączyć silnik, odłączyć zapłon i postępować zgodnie z procedurą producenta dotyczącą rozładowania ciśnienia. Jeżeli nie masz pewności, czy oglądany element jest regulatorem, albo pracujesz przy układzie Common Rail, bezpieczniej zlecić identyfikację i demontaż warsztatowi.
Gdy regulatora nie ma w spodziewanym miejscu, nie oznacza to jego braku. Mógł zostać zintegrowany z pompą, filtrem lub modułem paliwowym. Schemat dla konkretnego kodu silnika i wyszukiwanie części po numerze VIN pozwolą ustalić lokalizację bez ryzyka przypadkowego rozszczelnienia układu.
