Czujnik spalania stukowego jest przykręcony bezpośrednio do bloku silnika, najczęściej w jego górnej lub środkowej części. Szukaj go w pobliżu kolektora dolotowego albo pod nim, ponieważ w wielu silnikach osprzęt ogranicza widoczność. Dokładne miejsce zależy od konstrukcji konkretnej jednostki.
Gdzie szukać czujnika spalania stukowego?
Czujnik spalania stukowego, znany też jako knock sensor, musi mieć bezpośredni kontakt z metalowym kadłubem silnika. W ten sposób odbiera drgania bloku i przekazuje sygnał do jednostki sterującej silnika ECU. Nie jest montowany na alternatorze, wsporniku ani innym elemencie osprzętu.

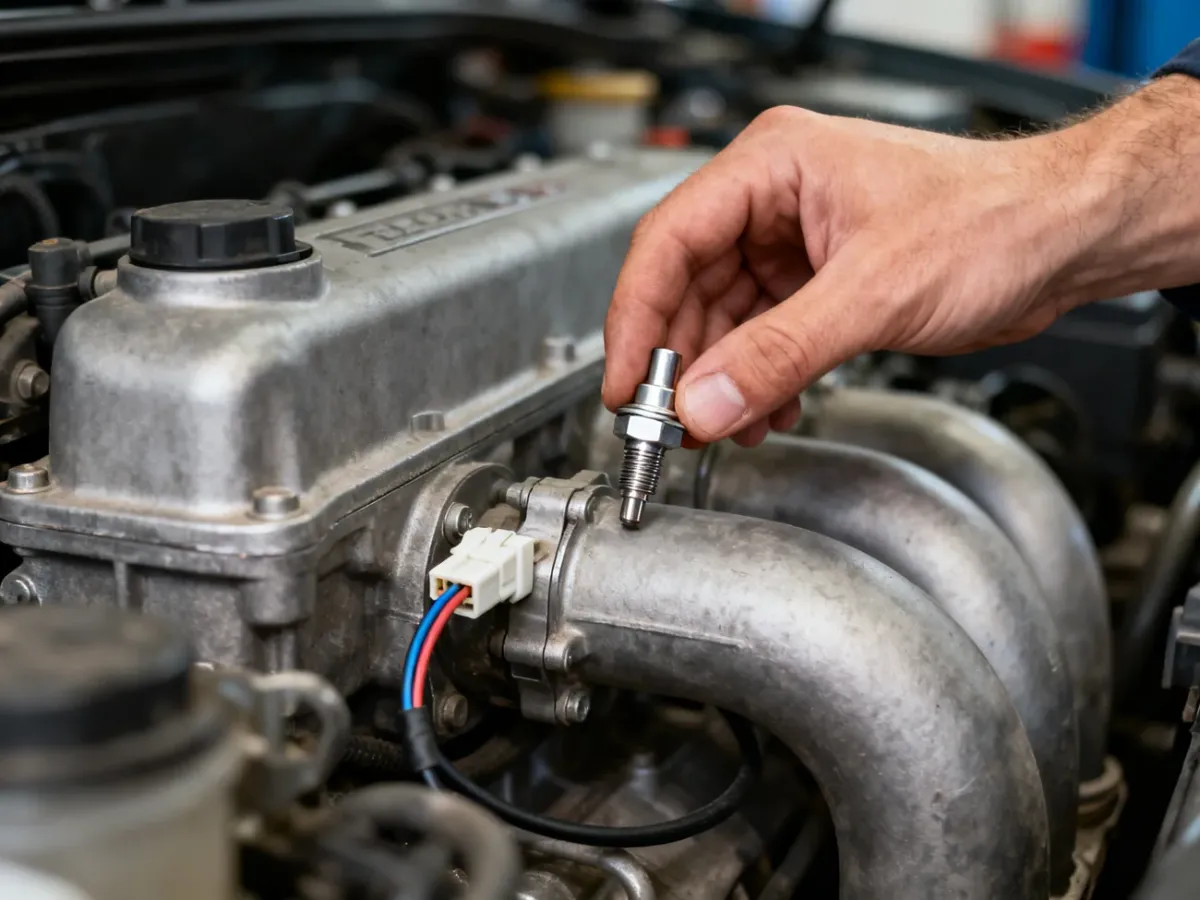

Najczęściej znajduje się na bocznej powierzchni bloku, w jego górnej lub środkowej części. W niektórych silnikach umieszczono go pod kolektorem dolotowym, dlatego od góry może być całkowicie niewidoczny. Jeżeli nie możesz go znaleźć, sprawdź instrukcję serwisową, używając hasła knock sensor location oraz oznaczenia silnika.
Jak rozpoznać czujnik w gąszczu elementów?
Położenie czujnika nie jest takie samo w każdym samochodzie, ale jego wygląd i sposób podłączenia zwykle ułatwiają identyfikację. Przy oględzinach zwróć uwagę na następujące cechy:
- Metalowa obudowa – niewielki element ma zwykle otwór, przez który przechodzi śruba mocująca.
- Przykręcenie do bloku – podstawa czujnika przylega bezpośrednio do oczyszczonej powierzchni metalu.
- Wtyczka elektryczna – najczęściej znajduje się na niej jedno lub dwa wyprowadzenia, zależnie od konstrukcji czujnika.
- Położenie przy środku silnika – szukaj go w okolicy kolektora dolotowego lub centralnej części bloku, a nie przy paskach i rolkach osprzętu.

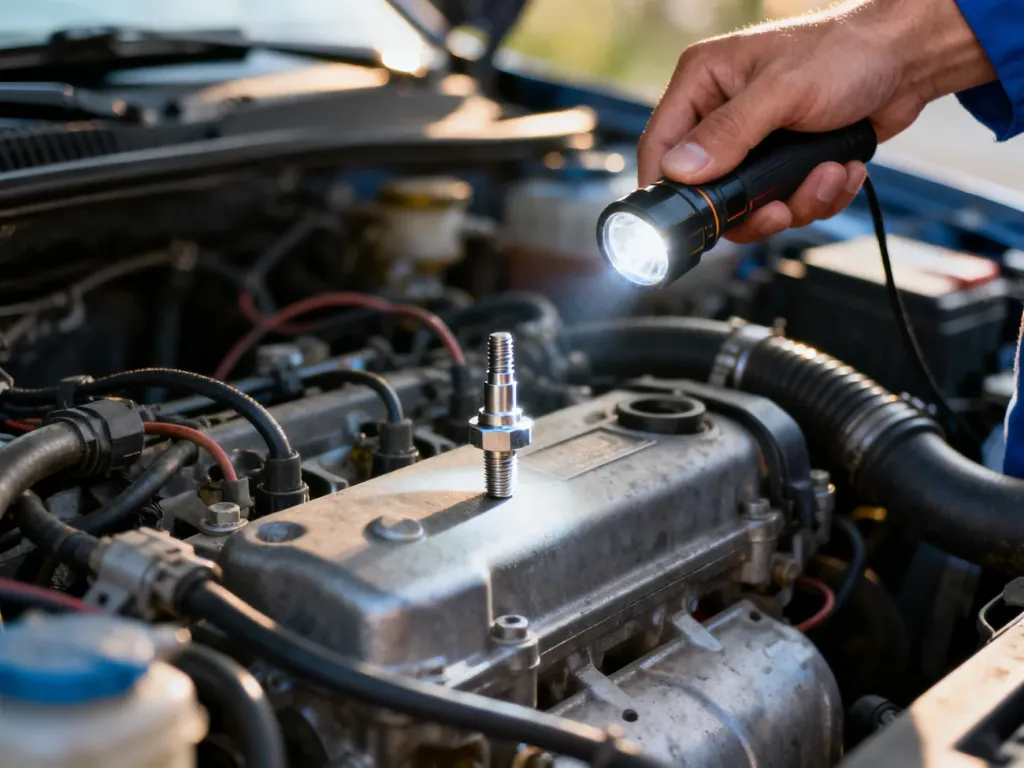

Przed odłączaniem wtyczki obejrzyj przewód na całej widocznej długości. Przetarcia izolacji, olej w złączu, korozja pinów albo luźne mocowanie mogą powodować objawy przypominające uszkodzenie samego czujnika.
Dlaczego sposób montażu ma znaczenie?
Czujnik wykorzystuje drgania bloku silnika do wytworzenia sygnału elektrycznego. W jego wnętrzu znajduje się element piezoelektryczny, dlatego zarówno siła docisku, jak i kontakt z kadłubem wpływają na odczyt. Zbyt luźne dokręcenie może powodować niestabilny sygnał, a zbyt mocne może zmienić charakterystykę pracy lub uszkodzić czujnik.

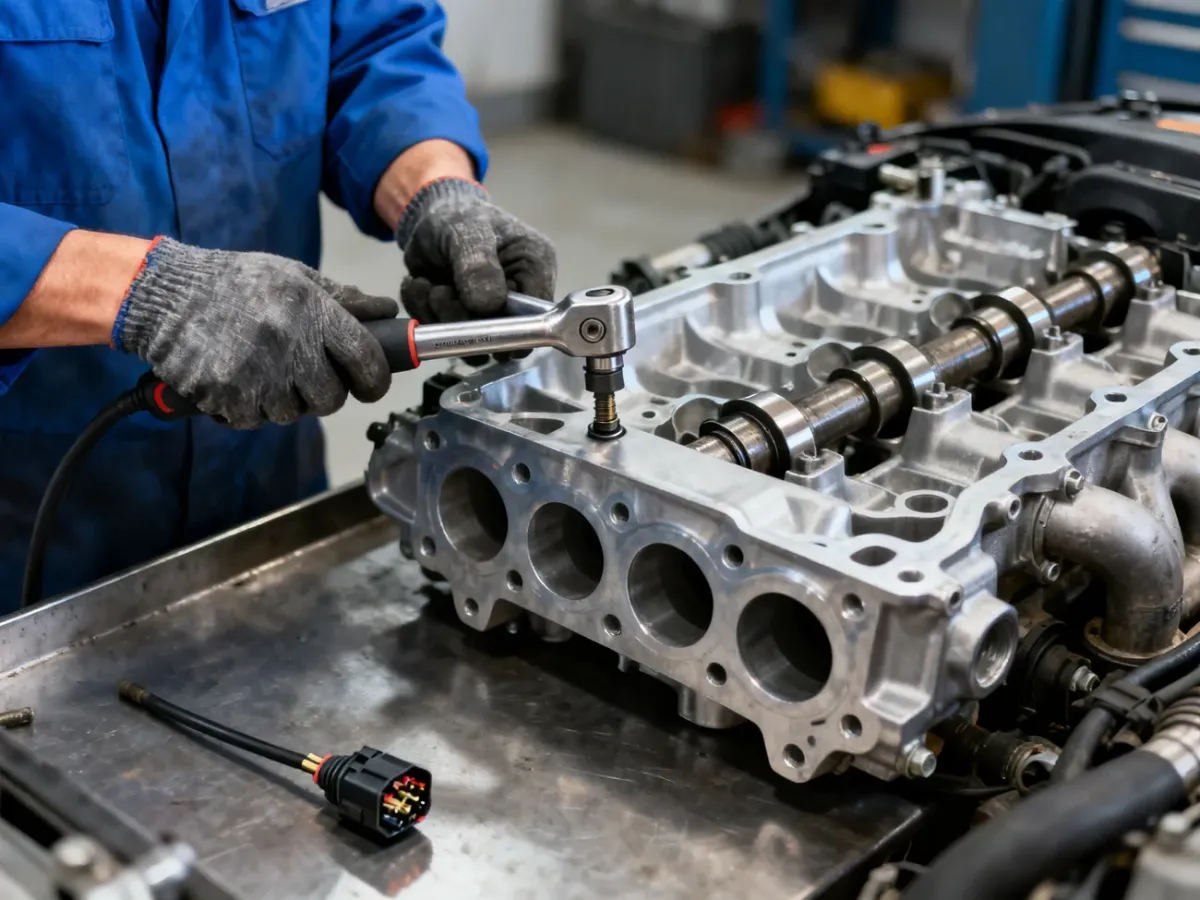

Moment dokręcenia zawsze sprawdź w instrukcji serwisowej dla konkretnego silnika. Nie dokręcaj elementu „na wyczucie” i użyj klucza dynamometrycznego. Nie wolno też stosować podkładek sprężystych ani płaskich, jeśli producent ich nie przewidział. Taki dodatkowy element może zmienić przenoszenie drgań między czujnikiem a blokiem.
Przed montażem oczyść powierzchnię styku, ale nie nakładaj przypadkowego uszczelniacza ani smaru. Jeżeli dostęp do czujnika wymaga demontażu kolektora dolotowego albo nie masz klucza dynamometrycznego, bezpieczniej zlecić pracę warsztatowi.
Jak sprawdzić, czy czujnik działa?
Najpierw podłącz skaner OBD-II i sprawdź pamięć błędów. Kod P0325 wskazuje na problem z obwodem czujnika spalania stukowego, ale sam kod nie przesądza jeszcze o awarii elementu. Przyczyną może być także przerwany przewód, korozja złącza lub nieprawidłowy montaż.
| Stan czujnika | Sygnał | Wniosek |
|---|---|---|
| Sprawny | Oscyloskop pokazuje sygnał bazowy i wyraźną zmianę amplitudy przy kontrolowanym pobudzeniu bloku | Czujnik prawdopodobnie reaguje, ale wynik trzeba porównać ze specyfikacją silnika |
| Uszkodzony lub odłączony | Brak sygnału albo stały, niezmienny odczyt | Sprawdź czujnik, wtyczkę, przewody i sterownik |
| Problem z montażem | Skoki amplitudy lub odczyty niespójne z warunkami pracy | Zweryfikuj powierzchnię styku i moment dokręcenia |
Podstawową diagnostykę możesz przeprowadzić w następującej kolejności:
- Odczytaj kody usterek za pomocą interfejsu OBD-II.
- Obejrzyj obudowę czujnika, mocowanie, wtyczkę i przewody.
- Sprawdź ciągłość przewodów zgodnie ze schematem instalacji danego auta.
- Jeśli masz odpowiednie wyposażenie, obserwuj sygnał oscyloskopem podczas pracy silnika lub kontrolowanego pobudzenia bloku.
Pomiar rezystancji multimetrem może pomóc wykryć przerwę w obwodzie, lecz nie ocenia w pełni dynamicznej pracy czujnika. Wartości pomiarowe zależą od konstrukcji układu, dlatego nie należy stosować uniwersalnej wartości w każdym silniku. Przy badaniu przewodów instrukcje serwisowe mogą podawać między innymi wymóg bardzo małej rezystancji przewodu oraz braku zwarcia do masy. Bez schematu pinów łatwo jednak wyciągnąć błędny wniosek, ponieważ część przewodu może pełnić funkcję ekranowania.
Najważniejsze jest więc połączenie lokalizacji, kontroli przewodów i sprawdzenia sposobu mocowania. Sam kod P0325 albo pojedynczy pomiar miernikiem nie wystarcza, by bezpiecznie potwierdzić uszkodzenie czujnika.
