Jeśli zabezpieczenie odłącza zasilanie, pojawia się zapach spalenizny albo iskrzenie, nie szukaj usterki przy włączonym obwodzie. Możesz bezpiecznie odłączyć urządzenia i sprawdzić, czy awaria wraca po ich ponownym podłączeniu. Zwarcie w przewodach instalacji wymaga jednak elektryka z odpowiednimi uprawnieniami SEP.
Dlaczego zwarcie jest niebezpieczne?
Zwarcie elektryczne powstaje wtedy, gdy przewody o różnych potencjałach łączą się w sposób niekontrolowany, na przykład przewód fazowy z neutralnym albo z przewodem ochronnym. W obwodzie gwałtownie rośnie natężenie prądu, dlatego bezpiecznik lub wyłącznik nadprądowy odłącza zasilanie. Taka awaria może uszkodzić instalację, urządzenie, gniazdo, a w określonych warunkach doprowadzić do pożaru.
Nie dotykaj przewodów, nadtopionych gniazd ani elementów instalacji, nawet gdy wyłącznik został opuszczony. Samo zlokalizowanie źródła problemu nie oznacza, że można je naprawić. Domowa diagnostyka powinna ograniczyć się do odłączenia urządzeń i obserwacji zabezpieczeń. Naprawę instalacji powinien przeprowadzić elektryk posiadający wymagane uprawnienia SEP.
Jak rozpoznać zwarcie w instalacji?
Nie każde wyłączenie zabezpieczenia oznacza zwarcie. Przyczyną może być także przeciążenie, czyli podłączenie zbyt wielu urządzeń do jednego obwodu. Na zwarcie lub poważne uszkodzenie wskazują szczególnie następujące objawy:
- nagłe zadziałanie bezpiecznika lub wyłącznika nadprądowego,
- zapach spalonej izolacji, ozonu albo plastiku,
- iskrzenie, trzaski lub głośne „pęknięcie” w gniazdku, włączniku albo urządzeniu,

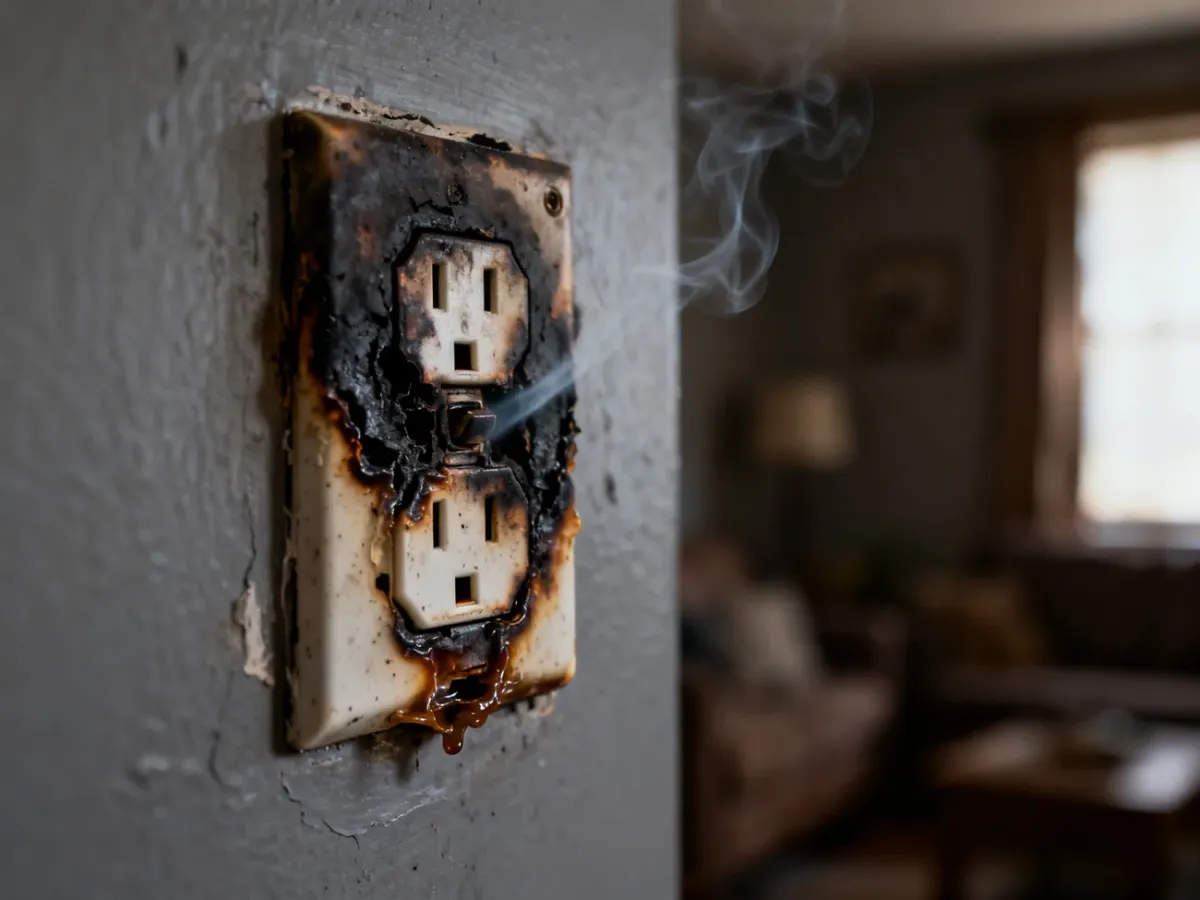

- nadtopione, sczerniałe lub osmolone gniazdo,
- migotanie światła albo brak zasilania w części mieszkania.
Zapach spalenizny, widoczne uszkodzenia i powtarzające się wyłączenia zabezpieczeń są sygnałem do odłączenia zasilania i wezwania fachowca. Nie próbuj ponownie wielokrotnie załączać obwodu, aby sprawdzić, czy tym razem „zadziała”.
Jak bezpiecznie zlokalizować źródło zwarcia?
Najbezpieczniejszą metodą dostępną bez specjalistycznych pomiarów jest eliminowanie kolejnych urządzeń. Nie wymaga ona otwierania rozdzielnicy, zdejmowania osłon ani dotykania instalacji.
- Odłącz od gniazd wszystkie urządzenia zasilane z obwodu, który prawdopodobnie uległ awarii. Wyjmuj wtyczki za obudowę, nie ciągnij za przewody.
- Jeżeli nie ma dymu, ognia, wilgoci ani widocznych uszkodzeń, spróbuj jednorazowo załączyć zabezpieczenie. Nie rób tego, jeśli wcześniej pojawił się zapach spalenizny lub iskrzenie.
- Podłączaj urządzenia pojedynczo, obserwując, czy zabezpieczenie ponownie odłącza zasilanie.
- Jeżeli awaria występuje po podłączeniu konkretnego sprzętu, odłącz go i nie używaj. Przyczyną może być uszkodzenie urządzenia albo jego przewodu.
- Jeżeli zabezpieczenie wyłącza się mimo odłączenia wszystkich urządzeń, prawdopodobna jest usterka gniazda, puszki lub przewodów w ścianie. Przerwij diagnostykę i wezwij elektryka.
To rozróżnienie ma zasadnicze znaczenie. Wadliwe urządzenie można odłączyć bez ingerowania w instalację. Zwarcie w gnieździe lub przewodzie wymaga już pomiarów i naprawy przez osobę z odpowiednimi kwalifikacjami.
Co oznaczają poszczególne objawy?
| Objaw | Prawdopodobna przyczyna | Działanie |
|---|---|---|
| Zabezpieczenie wyłącza się po podłączeniu konkretnego urządzenia | Uszkodzony sprzęt, wtyczka lub przewód zasilający | Odłącz urządzenie i przekaż je do sprawdzenia |
| Zabezpieczenie wyłącza się przy pustych gniazdach | Usterka gniazda, puszki albo przewodów instalacji | Nie załączaj ponownie obwodu i wezwij elektryka |
| Zapach spalenizny lub nadtopione gniazdo | Przegrzanie, zwarcie albo uszkodzona izolacja | Odłącz zasilanie, nie dotykaj elementu i pilnie skontaktuj się z fachowcem |
Dlaczego potrzebny jest elektryk?
Jeśli zwarcie znajduje się w ścianie, nie da się go bezpiecznie zlokalizować na podstawie samego wyglądu instalacji. Elektryk może wykorzystać miernik do sprawdzenia ciągłości obwodu, rezystancji izolacji i innych parametrów. Do śledzenia przebiegu przewodów lub szukania uszkodzenia pod tynkiem stosuje się także lokalizatory kabli wykorzystujące indukcję elektromagnetyczną.
Takie pomiary wymagają wiedzy, właściwego sprzętu i oceny warunków pracy. Samodzielne użycie miernika w rozdzielnicy, rozbieranie gniazda albo wykonywanie prób na przewodach może skończyć się porażeniem, łukiem elektrycznym lub pożarem. Nie wolno też zastępować zabezpieczenia elementem o większym prądzie znamionowym.
Poza zwarciem przyczyną problemów może być upływność prądu, wilgoć, zużyta izolacja albo przeciążenie. Stan instalacji oraz działanie wyłącznika różnicowoprądowego powinien ocenić fachowiec. Okresowe kontrole instalacji są przewidziane w przepisach budowlanych, a w budynkach mieszkalnych przyjmuje się kontrolę co najmniej raz na pięć lat.
Przed przyjazdem elektryka przygotuj informacje, które ułatwią diagnozę:
- które zabezpieczenie odłącza zasilanie,
- czy problem pojawia się przy konkretnym urządzeniu,
- czy wcześniej wystąpiły trzaski, iskrzenie, wilgoć lub zapach spalenizny,
- które gniazda, światła albo pomieszczenia zostały pozbawione zasilania.
Jeśli zabezpieczenie zadziałało przy odłączonych urządzeniach, nie próbuj szukać przewodu pod tynkiem ani naprawiać go samodzielnie. W takiej sytuacji najbezpieczniejszym sposobem znalezienia zwarcia jest przekazanie diagnostyki elektrykowi, a własne działania należy ograniczyć do odłączenia sprzętu i zabezpieczenia miejsca awarii.
Artykuł ma charakter informacyjny. Prace przy instalacji elektrycznej oraz pomiary pod napięciem powinny być wykonywane wyłącznie przez osoby posiadające wymagane kwalifikacje i odpowiednie wyposażenie.
