W gnieździe zapalniczki 12 V plus (+) znajduje się na środkowym styku, czyli metalowym punkcie na dnie gniazda. Minus (–), nazywany też masą, jest na bocznych ściankach i metalowych blaszkach. Nie łącz obu styków metalowym narzędziem, ponieważ może to spowodować zwarcie i przepalenie bezpiecznika.
Gdzie jest plus w gnieździe zapalniczki 12 V?
Polaryzacja standardowego gniazda jest stała. Styk centralny doprowadza biegun dodatni, a obudowa oraz styki boczne są połączone z biegunem ujemnym instalacji samochodu, czyli z masą.
| Element gniazda | Biegun | Znaczenie |
|---|---|---|
| Styk centralny na dnie | Plus (+) | Doprowadza napięcie 12 V do odbiornika |
| Boczne blaszki i metalowa obudowa | Minus (–) / masa | Stanowią powrót prądu do instalacji samochodu |
| Wtyczka zapalniczki | Końcówka środkowa – plus, styki boczne – minus | Tak samo jak w gnieździe |
Przy własnym podłączaniu przewodów czerwony przewód zwykle łączy się ze stykiem centralnym, a czarny z bocznym. Kolorów nie należy jednak traktować jako jedynego potwierdzenia, ponieważ wcześniejsze modyfikacje instalacji mogły zmienić oznaczenia.
Przeczytaj też: Lampki kontrolne w samochodzie – co oznaczają poszczególne kolory?
Jak sprawdzić polaryzację miernikiem?

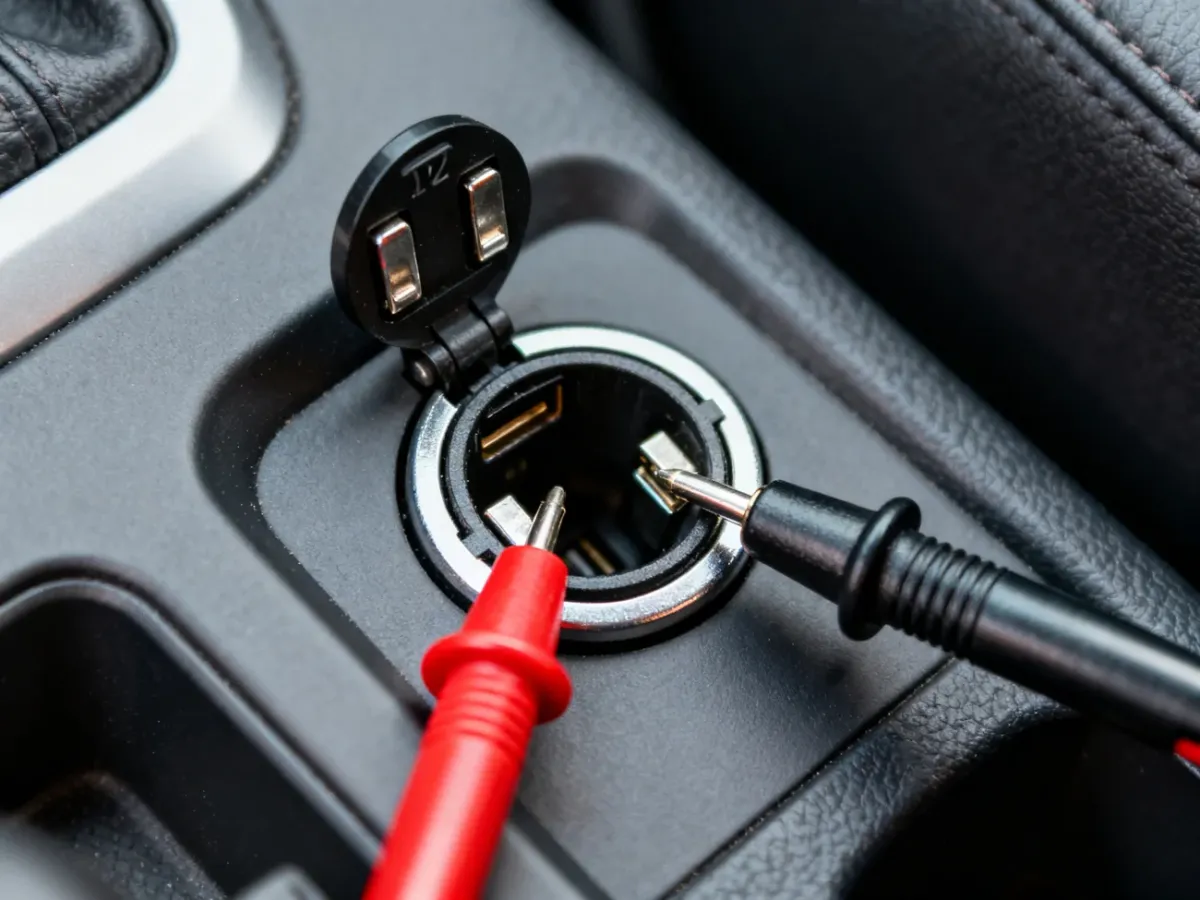

Polaryzację możesz potwierdzić za pomocą multimetru ustawionego na pomiar napięcia stałego DC, najlepiej na zakresie 20 V. Pomiar wykonaj w następującej kolejności:
- Ustaw multimetr na napięcie stałe DC i zakres obejmujący 12 V.
- Włóż czarną sondę do gniazda lub przyłóż ją do bocznej metalowej blaszki.
- Czerwoną sondę przyłóż do środkowego styku na dnie gniazda.
- Odczytaj wynik. Dodatnia wartość w okolicy napięcia instalacji potwierdza, że czerwona sonda znajduje się na plusie.
Jeżeli po zamianie sond wynik ma znak minus, nie oznacza to ujemnego zasilania gniazda. Wskazuje tylko, że sondy zostały przyłożone odwrotnie. Podczas pomiaru nie dopuść do zetknięcia końcówek sond, ponieważ można w ten sposób zewrzeć styki.
Przy podłączaniu własnego przewodu zasilającego zabezpiecz przewód plusowy bezpiecznikiem topikowym umieszczonym możliwie blisko punktu zasilania. Jego wartość musi odpowiadać obciążeniu oraz możliwościom instalacji. Bezpiecznik przerwie obwód w razie zwarcia, ograniczając ryzyko uszkodzenia przewodów i pożaru.
Przeczytaj też: Co zrobić, gdy nie działa gniazdo zapalniczki?
Jeżeli gniazdo nie działa, najpierw wyjmij podłączone urządzenie i sprawdź bezpiecznik przypisany do gniazda w samochodzie. Możesz też skontrolować napięcie multimetrem. Brak napięcia mimo sprawnego bezpiecznika może wskazywać na zabrudzone lub uszkodzone styki, przerwę w wiązce albo problem z połączeniem masowym.
Podczas prac przy stałym podłączaniu gniazda odłącz zasilanie instalacji zgodnie z zasadami obsługi danego pojazdu. Nie zastępuj bezpiecznika przewodem ani elementem o większym prądzie znamionowym.
