Blok rozdzielczy montuje się na szynie DIN, doprowadza do niego przewód zasilający, a następnie rozdziela zasilanie na obwody odbiorcze przez osobne zaciski. Przed rozpoczęciem pracy trzeba całkowicie odłączyć napięcie, a montaż powinna wykonać osoba z odpowiednimi kwalifikacjami elektrycznymi.
Do czego służy blok rozdzielczy?
Blok rozdzielczy jest punktem, w którym jedno zasilanie łączy się z kilkoma obwodami odpływowymi. Porządkuje przewody w rozdzielnicy, ułatwia późniejszą diagnostykę i ogranicza potrzebę wkładania kilku żył pod jeden zacisk aparatury modułowej.
Typowy blok ma osobny zacisk główny oraz kilka zacisków wyjściowych. Dzięki różnym otworom można połączyć przewód zasilający o większym przekroju z cieńszymi przewodami odpływowymi, o ile taki zakres przewodów dopuszcza dokumentacja konkretnego modelu. Dostępne są wersje jedno- i wielobiegunowe, przeznaczone do instalacji jednofazowych lub trójfazowych.
Jak przygotować się do montażu?
Prace w rozdzielnicy mogą wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami, na przykład uprawnieniami SEP w zakresie wymaganym dla danej czynności. Samo wyłączenie wyłącznika głównego nie wystarcza, jeśli nie potwierdzisz braku napięcia odpowiednim przyrządem.
Przygotuj narzędzia i wyposażenie potrzebne do konkretnego modelu:
- dwubiegunowy wskaźnik napięcia oraz przyrządy pomiarowe używane przez elektryka;
- ściągacz izolacji dobrany do przewodów;
- wkrętak dynamometryczny z zakresem odpowiadającym zaciskom;
- praskę i tulejki, jeśli wymagają tego zaciski oraz rodzaj przewodu;
- środki ochrony indywidualnej i oznaczenia przewodów.
Przed montażem sprawdź schemat rozdzielnicy, prąd znamionowy bloku, liczbę biegunów, dopuszczalne przekroje przewodów, sposób mocowania oraz wymagany moment dokręcania. Nie podłączaj przewodów aluminiowych do przypadkowego bloku. Potrzebny jest model dopuszczony przez producenta do takich żył, a czasem także określona pasta stykowa i procedura przygotowania połączenia.
Blok rozdzielczy – jak podłączyć krok po kroku?
Poniższa procedura dotyczy typowego bloku modułowego montowanego w rozdzielnicy. Szczegóły zacisków, długość odizolowania i sposób zakończenia żył zawsze wynikają z instrukcji producenta.
- Odłącz zasilanie i potwierdź brak napięcia – wyłącz zasilanie główne, zabezpiecz je przed przypadkowym załączeniem i sprawdź brak napięcia na wszystkich przewodach, które będą dotykane.

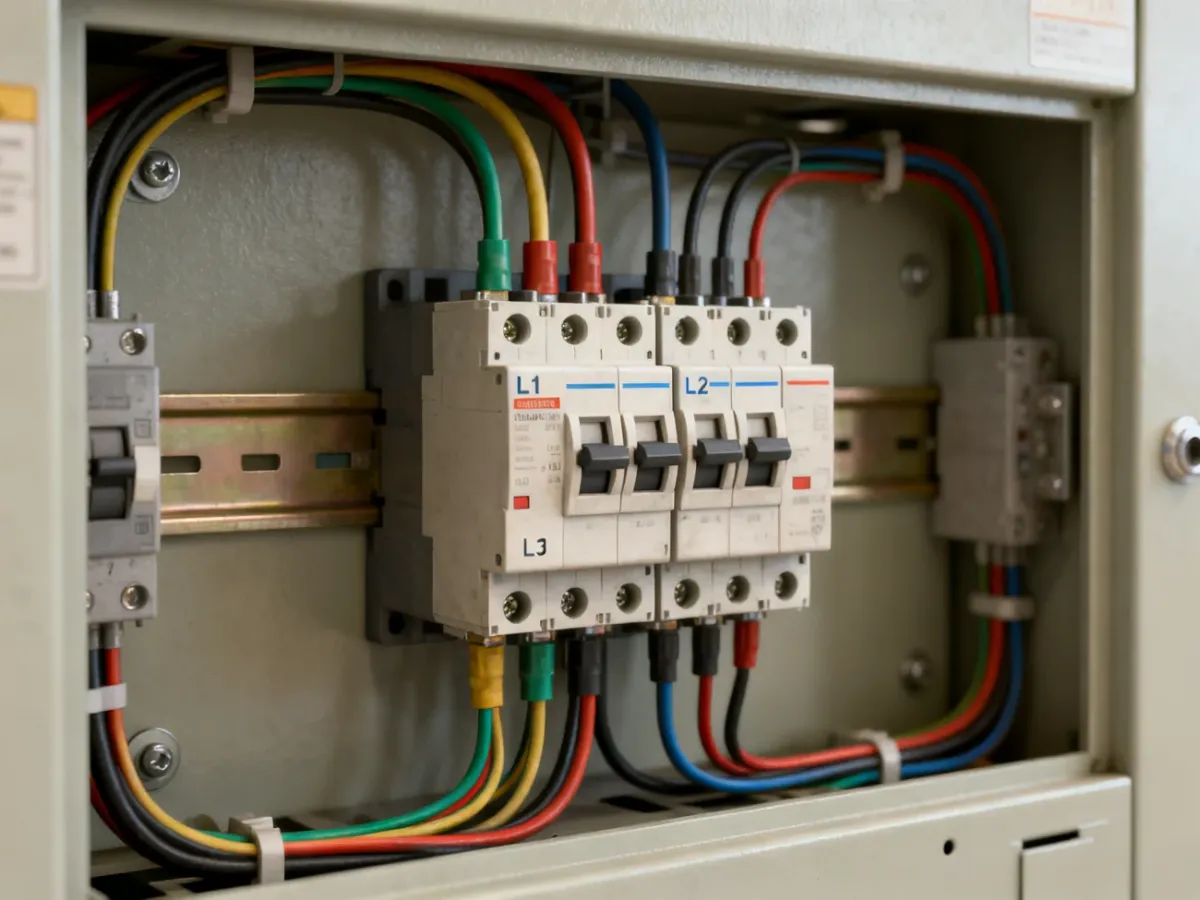

- Wybierz miejsce na szynie DIN – zamontuj blok na standardowej szynie DIN TH35, pozostawiając przestrzeń na promień gięcia przewodów i założenie osłony. Wersję jednofazową stosuje się do odpowiednich torów instalacji 230 V, a wersję trójfazową do torów L1, L2 i L3. Nie łącz faz w jednym torze, jeśli konstrukcja bloku nie jest do tego przeznaczona.

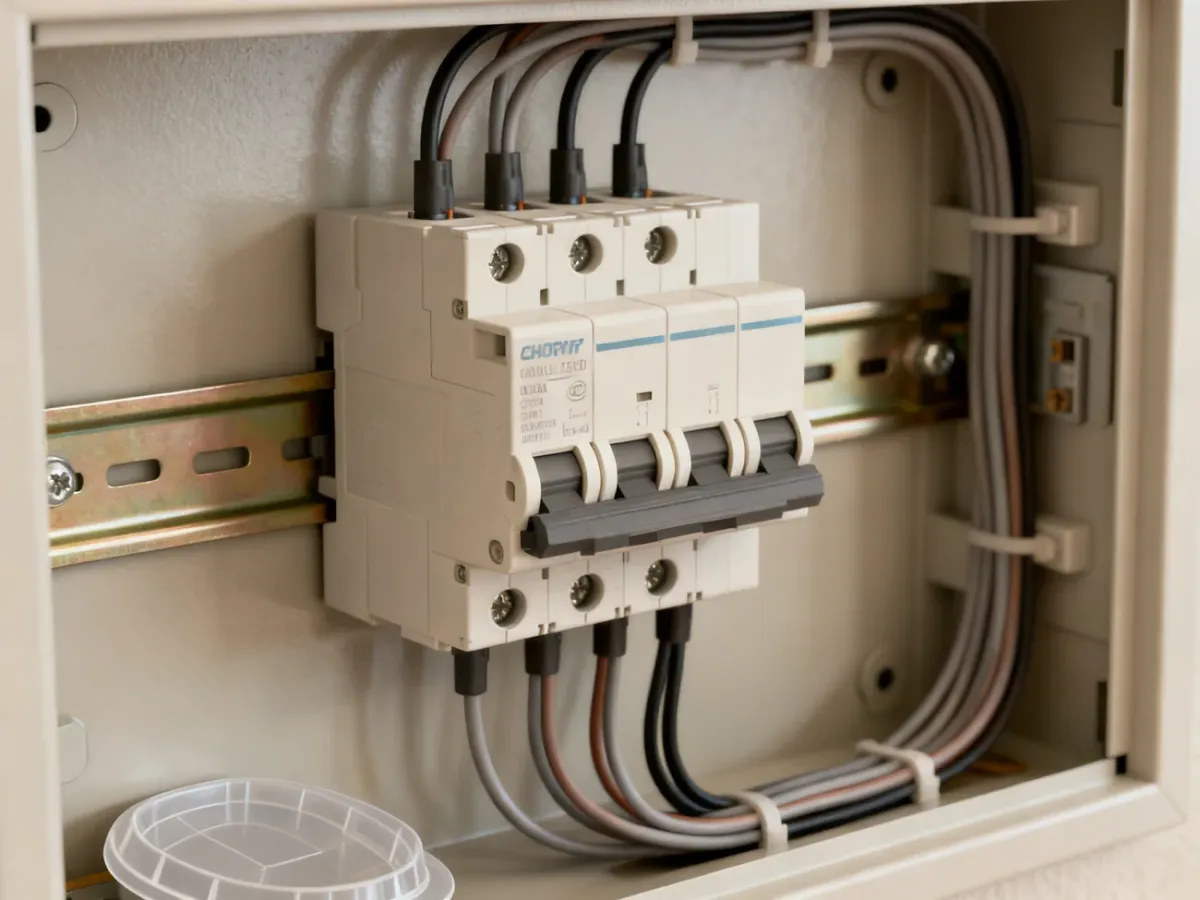

- Zatrzaśnij blok na szynie – ustaw go prosto, dociśnij mechanizm zatrzaskowy i sprawdź, czy obudowa nie przesuwa się pod lekkim naciskiem. Jeśli model ma osobne moduły dla faz, zamontuj je zgodnie ze schematem producenta.
- Przygotuj przewody – odizoluj końcówki na długość podaną w dokumentacji. Nie nacinaj żyły i nie zostawiaj izolacji w miejscu zacisku. Przewód typu drut wprowadza się bezpośrednio, natomiast przewód linkowy może wymagać tulejki, jeśli wymaga tego konstrukcja zacisku.
- Podłącz przewód zasilający – włóż żyłę do głównego zacisku odpowiedniego bieguna. Przewód powinien wejść do końca, a żadne pojedyncze druciki nie mogą wystawać poza obudowę zacisku.
- Podłącz przewody odpływowe – wprowadź je do osobnych zacisków wyjściowych. W układzie jednofazowym rozdzielaj odpowiedni tor, na przykład L lub N, zgodnie ze schematem. W układzie trójfazowym zachowaj rozdział L1, L2 i L3 oraz właściwe oznaczenia. Przewodu ochronnego PE nie wolno podłączać do toru, który nie jest przeznaczony do funkcji ochronnej.
- Dokręć zaciski – użyj wkrętaka dynamometrycznego i ustaw moment podany przez producenta. Nie stosuj jednej uniwersalnej wartości dla wszystkich bloków. Zbyt mały moment może powodować grzanie i luzowanie połączenia, a zbyt duży może uszkodzić zacisk lub żyłę.
- Ułóż i oznacz przewody – poprowadź je bez naprężeń, zachowaj czytelny porządek i opisz obwody. Nie wciskaj nadmiaru przewodów pod osłonę ani nie zmniejszaj promienia gięcia poniżej wartości dopuszczonej dla danego kabla.
- Załóż osłonę ochronną – po sprawdzeniu zacisków zamknij osłonę bloku. Powinna zatrzasnąć się bez użycia nadmiernej siły i zakrywać części pozostające pod napięciem.
W rozdzielnicy jednofazowej blok może rozdzielać jeden tor zasilania na kilka obwodów. W instalacji trójfazowej trzeba zachować podział na poszczególne fazy i użyć bloku o odpowiedniej liczbie biegunów. Sam wygląd zacisku nie wystarcza do ustalenia jego funkcji, dlatego decydujące znaczenie ma oznaczenie na obudowie i schemat producenta.
Jakie parametry sprawdzić przed podłączeniem?
Najważniejsze dane znajdują się na obudowie oraz w karcie katalogowej. Przykładowe wartości nie są uniwersalną instrukcją doboru, lecz pokazują, jak czytać oznaczenia:
| Parametr | Opis | Wpływ na instalację |
|---|---|---|
| Prąd znamionowy | Najwyższy prąd dopuszczony dla danego modelu w określonych warunkach | Blok musi mieć wartość nie niższą niż wymagana przez obciążenie i pozostałe elementy układu |
| Przekrój przewodów | Zakres przekrojów obsługiwanych przez zacisk, na przykład wejście 25 mm² i odpływy 6 mm², jeśli producent tak podaje | Żyła musi pasować do konkretnego otworu i być przygotowana zgodnie z instrukcją |
| Liczba biegunów | Jeden, dwa lub więcej niezależnych torów prądowych | Decyduje o możliwości zastosowania w układzie jednofazowym albo trójfazowym |
| Napięcie znamionowe i izolacji | Wartości określone dla danego aparatu i jego środowiska pracy | Muszą odpowiadać napięciu instalacji oraz wymaganiom rozdzielnicy |
| Moment dokręcania | Wartość podana przez producenta dla danego zacisku | Zapewnia właściwy docisk bez uszkodzenia żyły lub zacisku |
Bloki spotykane w instalacjach mogą mieć prąd znamionowy między innymi 80 A, 100 A, 125 A, 160 A lub 250 A, ale sama liczba na obudowie nie przesądza o dopuszczalnym obciążeniu całej rozdzielnicy. Trzeba uwzględnić także przewody, zabezpieczenia, temperaturę i sposób montażu.
Jak sprawdzić poprawność wykonanej pracy?
Po zakończeniu montażu, jeszcze przed załączeniem napięcia, wykonaj kontrolę wszystkich torów:
- sprawdź, czy blok jest stabilnie osadzony na szynie DIN;
- porównaj oznaczenia przewodów ze schematem rozdzielnicy;
- upewnij się, że każda żyła jest wsunięta na właściwą głębokość;
- sprawdź, czy nie wystają pojedyncze druty ani fragmenty uszkodzonej izolacji;
- potwierdź dokręcenie zacisków momentem z dokumentacji;
- sprawdź, czy osłona jest zamknięta i nie ma dostępu do części czynnych.
Po uruchomieniu instalacji obserwuj połączenia podczas pracy obciążenia. Ślady przegrzewania, zapach izolacji, odbarwienie obudowy, trzaski lub nierówna praca obwodu wymagają natychmiastowego wyłączenia zasilania i diagnostyki przez elektryka. Zaciski śrubowe warto kontrolować w ramach okresowych przeglądów zgodnie z dokumentacją instalacji i producenta, szczególnie w miejscach narażonych na drgania lub zmiany temperatury.
Blok rozdzielczy poprawia porządek i dostęp serwisowy tylko wtedy, gdy jest dobrany do prądu, liczby biegunów oraz przekrojów przewodów. Najbezpieczniejsze połączenie to takie, które wykonano bez napięcia, według schematu producenta, z prawidłowo przygotowanymi żyłami i kontrolowanym momentem dokręcania.
Prace przy instalacjach elektrycznych mogą być wykonywane wyłącznie przez osoby posiadające wymagane kwalifikacje. Przed rozpoczęciem pracy należy odłączyć zasilanie i potwierdzić brak napięcia odpowiednim przyrządem.
